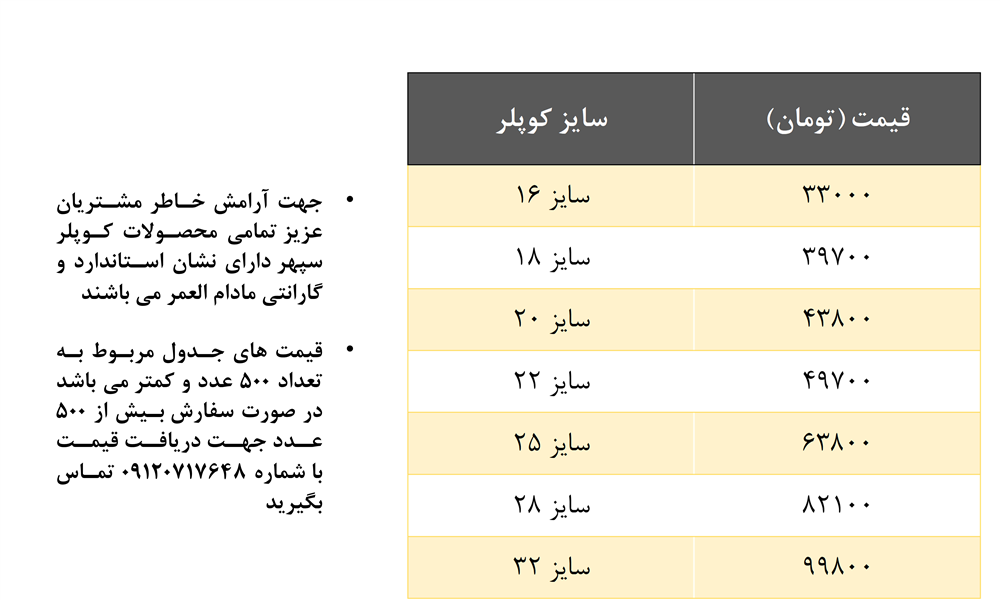

خرید و قیمت کوپلر استاندارد

تاریخ به روز رسانی لیست : 1404/06/01

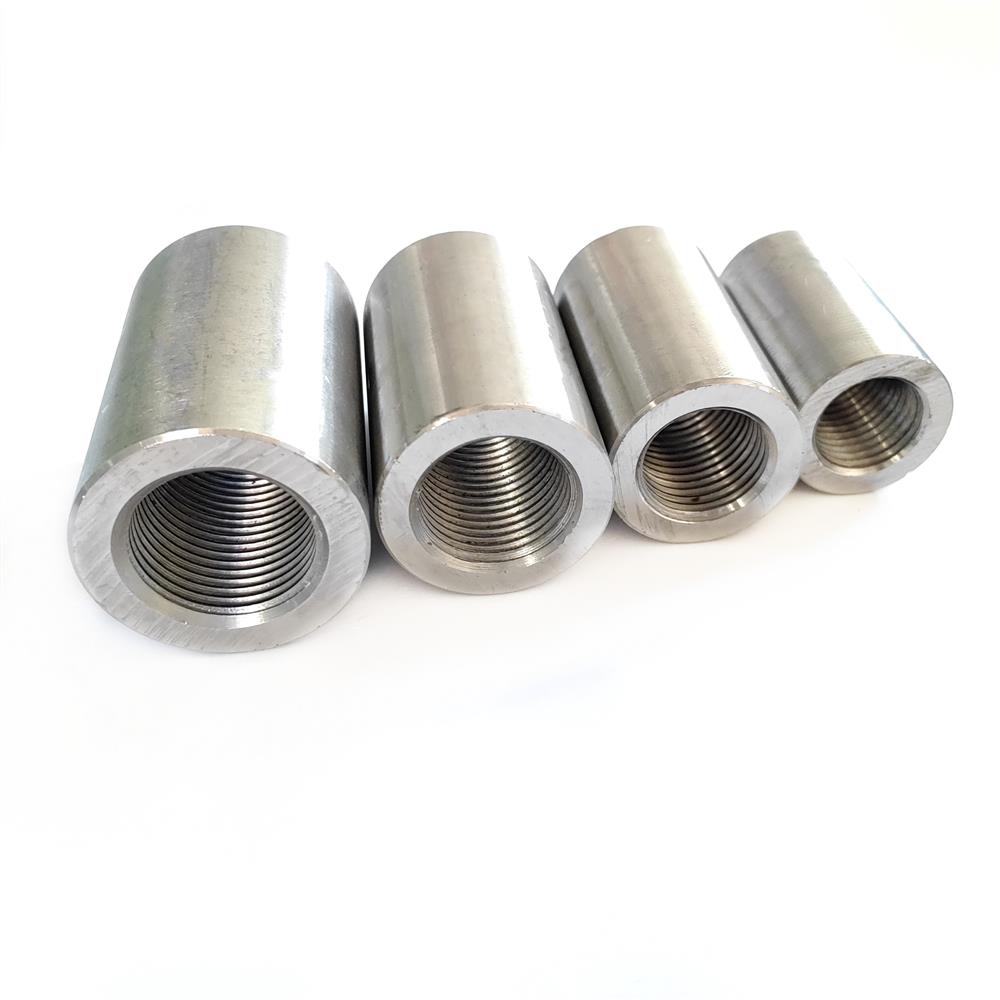

کوپلر استاندارد

این نوع کوپلر متداولترین نوع کوپلر می‌باشد و در تمام نقاط سازه بتنی قابل استفاده است. از اواسط قرن بیستم کوپلر استاندارد به عنوان بهترین جایگزین وصله پوششی در کشورهای پیشرفته معرفی شد و تا به امروز در سراسر جهان استفاده می‌شود. این قطعه فلزی، معمولاً از جنس فولاد آلیاژی CK45 با مقاومت بالا، برای اتصال دو میلگرد با قطر یکسان در سازه‌های بتنی استفاده می‌شود. کوپلر استاندارد به دلیل عملکرد مناسب، سهولت اجرا و صرفه جویی در هزینه ها به عنوان بهترین جایگزین وصله اورلب استفاده می شود. استفاده از کوپلر استاندارد با توجه به بالا بردن کیفیت ساخت سازه های بتنی در عین کاهش قیمت تمام شده توانسته است در بین طراحان و سازندگان کشور جای خود را باز کند. جهت آگاهی از ضوابط استفاده از این نوع اتصال می توانید به مقاله ضوابط آیین نامه های مختلف در خصوص وصله آرماتورها مراجعه فرمایید.

ویژگی‌های کلیدی کوپلر استاندارد

رزوه راستگرد: رزوه داخلی کوپلر استاندارد از نوع راستگرد است و برای اتصال میلگردهایی که حداقل یکی از آن‌ها امکان چرخش در محل بتن را داشته باشد، طراحی شده است. رزوه راستگرد معمول ترین رزوه ای است که توسط دستگاه رزوه ایجاد می شود و تقریبا در تمامی انواع کوپلر به جز کوپلر با رزوه چپ و راست از این نوع رزوه استفاده می شود. در کوپلرهای استاندارد سایز رزوه در هر دو سمت کوپلر یک اندازه می باشد. اگر نیاز به اتصال دو میلگرد با سایز متفاوت باشد می توانیم از کوپلر تبدیل استفاده کنیم.

سایزبندی متنوع: کوپلر استاندارد برای میلگردهای سایز 16 تا 40 وجود دارد و به راحتی می توان در این سایزها از این کوپلرها به جای وصله اورلب استفاده کرد. برای میلگردهای پایین تر از سایز 16 نیز امکان تولید این کوپلرها وجود دارد اما رزوه کردن این سایزهای میلگرد با روش رولینگ باعث له شدن میلگرد می شود و عملا امکان استفاده از کوپلرهای استاندارد در میلگردهای کوچکتر از سایز 16 وجود ندارد.

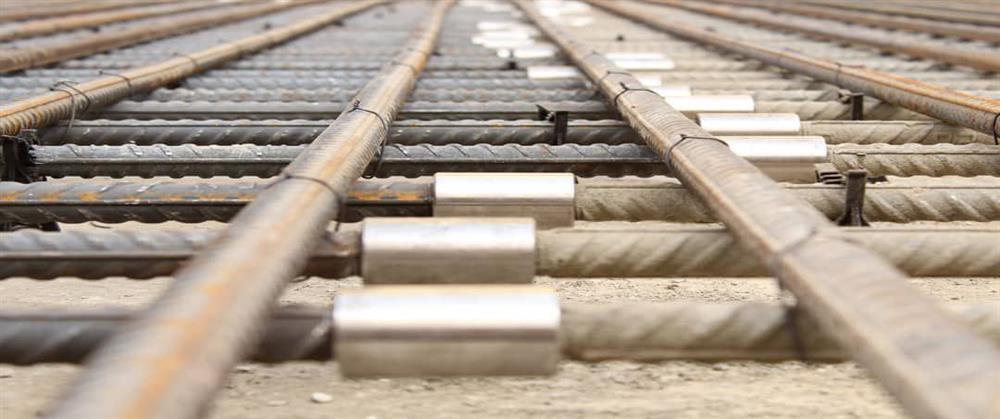

محل استفاده: کوپلرهای استاندارد در تمامی نقاط سازه قابل استفاده هستند و می توانند میلگردها را به یکدیگر متصل کنند. اما این میلگردها باید دو ویژگی داشته باشند. 1. هم سایز باشند 2. حداقل یکی از آنها قابلیت چرخش داشته باشد. در نتیجه از این نوع کوپلر برای اتصال دو میلگرد که یکی از آنها در بتن مدفون است و دیگری دارای خم نود درجه انتهای ستون یا تیر است، نمی توان استفاده کرد چون میلگردی که دارای خم است می بایست در راستایی خاص قرار بگیرد که مشخص نیست این اتفاق زمانی که میلگردها در کوپلر محکم شدند اتفاق بیفتد. در این موارد می توان از کوپلرهای با رزوه چپ راست استفاده کرد و یا خم انتهایی را با کوپلر انتهایی جایگزین کرد.

اتصال ایمن: برای اینکه کوپلر بتواند اتصالی یکپارچه ایجاد کند و کارایی خود را به طور کامل داشته باشد باید به طور کامل محکم شود. برای اطمینان از محکم شدن کوپلرها می توان از ترک متر استفاده کرد اما روش های بسیار ساده تری نیز وجود دارد. به طور کلی در هنگام اجرای عملیات رزوه میلگرد حدود یک تا دو دندانه آخر رزوه به صورت ناقص اجرا می شود و موقع بستن کوپلر روی آنها، کوپلر با دست بسته نمی شود. به شرط آنکه رزوه اجرا شده سالم باشد و دارای قطر مناسب باشد، اگر این دو رزوه آخر به وسیله آچار کوپلر بسته شود و هیچ دنده ای در خارج از رزوه باقی نماند، می توانیم مطمئن باشیم که کوپلر به اندازه کافی محکم شده است.

روش نصب کوپلر استاندارد

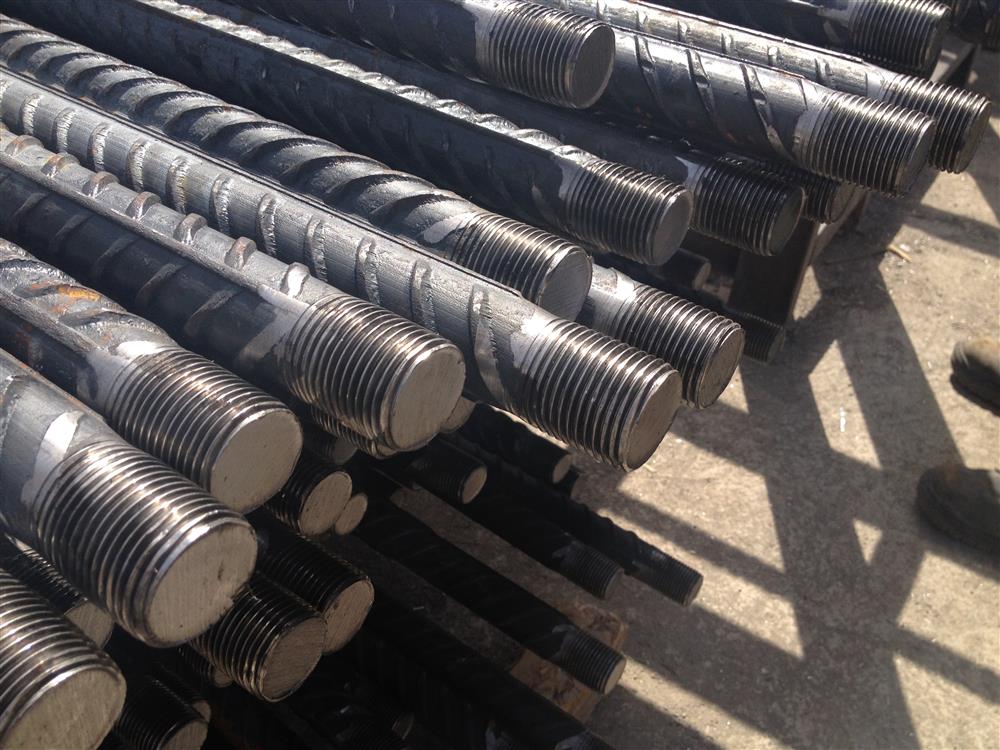

رزوه‌زنی میلگرد: اولین گام در نصب کوپلرهای استاندارد بر روی میلگردها و ایجاد اتصال بین آنها رزوه زدن سر میلگردهاست. برای ایجاد رزوه روی میلگردها اولین قدم آماده سازی سر میلگرد است. برای اینکه رزوه ای کامل و مقاوم داشته باشیم این موضوع اهمیت دارد که سر میلگردها کج نباشد یا در اثر برش با قیچی دچار لهیدگی نشده باشد. چرا که کجی سر میلگرد باعث آسیب به تیغچه و رول های دستگاه می شود و لهیدگی سر میلگرد نیز باعث ایجاد رزوه های ناقص می گردد. بنابراین باید سر میلگردها را به وسیله دستگاه هایی مانند اره نواری، اره آتشی و ... به صورت کاملا نود درجه برش دهیم تا رزوه ای کامل و مقاوم داشته باشیم.

بعد از برش سر میلگردها به صورت 90 درجه، دستگاه به وسیله دستگاه های رزوه رولینگ رزوه می شود. این رزوه ها با رزوه هایی که برای بولت استفاده می شود کاملا متفاوت است. رزوه های بولت به وسیله دستگاه های سرتراش و با براده برداری از سطح میلگرد اتفاق می افتد اما رزوه های رولینگ صرفا با فشار و تغییر حالت سطح میلگرد ایجاد می شوند. در دستگاه رزوه رولینگ ابتدا فقط آج میلگرد از روی میلگرد تراشیده می شود و در مرحله بعدی با قرار گرفتن میلگرد بین رول های دستگاه و ایجاد فشار، سطح میلگرد تغییر حالت می دهد و شکل رزوه ها بر روی میلگرد ایجاد می شود. برای مطالعه کامل تر در مورد رزوه رولینگ و تفاوت آن با رزوه براده بردار می توانید به مقاله نکاتی در مورد رزوه رولینگ و تفاوت آن با رزوه بولت (براده بردار) مراجعه فرمایید.

اتصال اولیه: بعد از ایجاد رزوه روی میلگردها کوپلر با دست بر روی یکی از میلگردها بسته می شود و میلگرد دوم نیز در سمت دیگر کوپلر با چرخش بسته می شود. در این مرحله همیشه از هر سمت کوپلر چند رزوه بیرون می ماند.

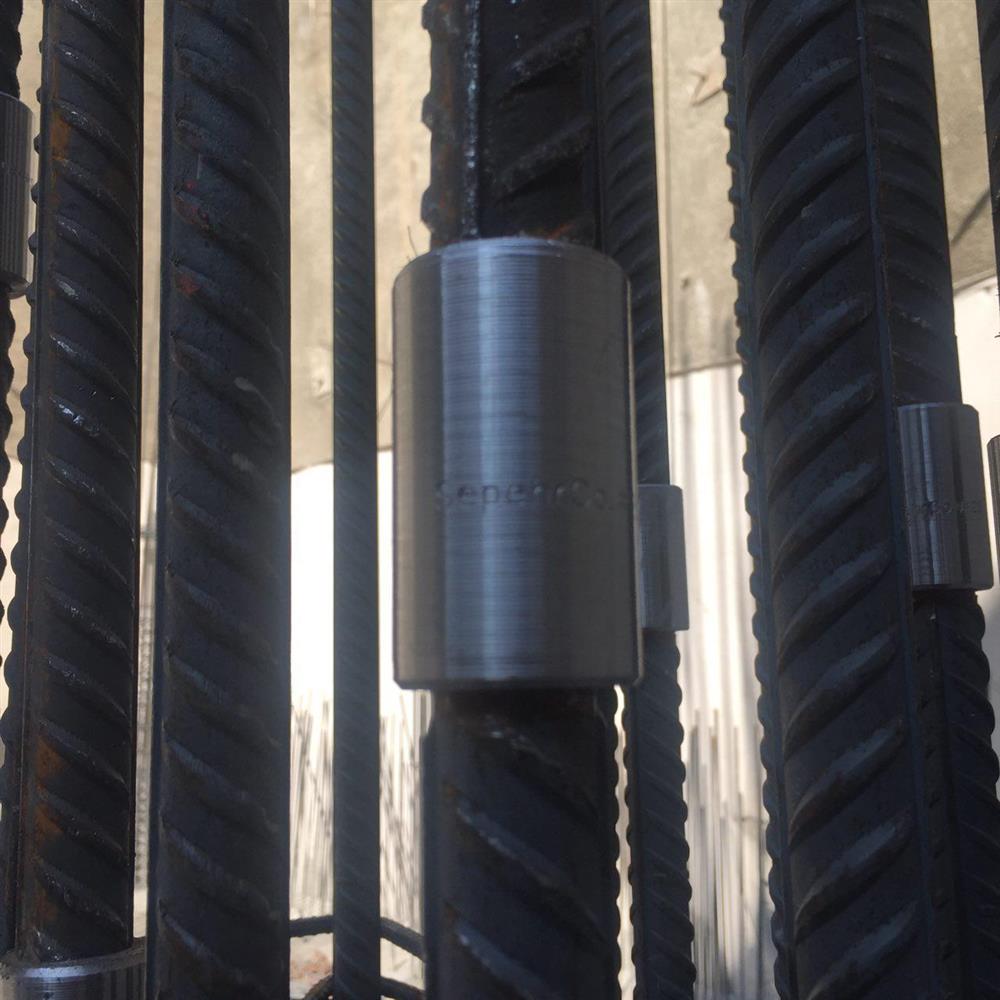

اتصال نهایی: در آخرین مرحله به وسیله آچار لوله گیر یا آچار کوپلر، میلگرد دوم در اتصال کاملا محکم می شود تا حدی که هیچ رزوه ای از هیچ سمت کوپلر بیرون نمانده باشد.

کنترل کیفیت: پس از بستن کوپلر، توصیه می‌شود با ماژیک یا اسپری علامتی روی آن زده شود تا نظارت بر کیفیت اتصال آسان‌تر شود.

نکات مهم در استفاده از کوپلر استاندارد

رعایت استانداردها: یکی از مهم ترین نکات در استفاده از اتصالات مکانیکی، آگاهی از استانداردهای بتن و رعایت کردن آن ها در حین ساخت است. تولیدکنندگان این قطعات می بایست کاملا از این استانداردها و الزامات فنی اتصالات مکانیکی آگاه باشند. همچنین ناظران و مجریان ساختمان های بتنی باید بدانند که چه مواردی را باید از تولید کنندگان این قطعات درخواست نمایند و تفاوت قطعات مورد قبول و غیر قابل قبول آیین نامه های بتن را تشخیص دهند.

 در فرآیند تولید اتصالات مکانیکی، می بایست از مواد اولیه باکیفیت استفاده شود. در حال حاضر در بازار فولاد آلیاژی ایران انواع مختلفی فولاد CK45 وجود دارد که بسته به فرآیند تولید، کارخانه تولیدکننده و فرآیند کنترل کیفیتی که در کارخانه صورت می گیرد تا 30 درصد با هم اختلاف قیمت دارند.استفاده از هر کدام از انواع مواد اولیه مستقیما در کیفیت محصول نهایی موثر است. بعد از دقت در انتخاب مواد اولیه می بایست کنترل کیفیت در ساخت اتصالات نیز صورت بگیرد. کنترل عمق، قطر و کیفیت رزوه به وسیله گیج های برو نرو می بایست در کل مسیر تولید توسط واحدهای کنترل کیفیت انجام شود.

مشخصات فنی کوپلر استاندارد

جنس کوپلرها: کوپلرها معمولا از آلیاژ CK-45 تولید می شوند. این آلیاژ نسبت به فولاد از مقاومت بیشتری در کشش برخوردار است و برای تولید قطعات مختلف صنعتی استفاده می شود. کوپلرهای ساخته شده با این آلیاژ به شرط آنکه از کارخانه های معتبر خریداری شده باشد و روند نورد در تولید پروفیل های آن به صورت استاندارد طی شده باشد و کنترل کیفیت کامل صورت گرفته باشد، می توانند الزامات مورد نیاز آیین نامه های بتن را به طور کامل ارضا نمایند.

رزوه کوپلر استاندارد: در کوپلرهای استاندارد رزوه ها در هر دو سمت کوپلر به صورت راست گرد انجام می شود. میلگردها به روش رولینگ و با کمترین میزان کاهش مقاومت در میلگردها ایجاد می شوند. این تقریبا در همه کوپلرهای موجود در بازار از نوع 60 درجه است و گام رزوه در سایزهای مختلف در تولیدات تمامی شرکت ها تقریبا یکسان است. در سایزهای 22 و کمتر گام رزوه 2.5 و در سایزهای بالاتر این گام به 3 تغییر می کند.

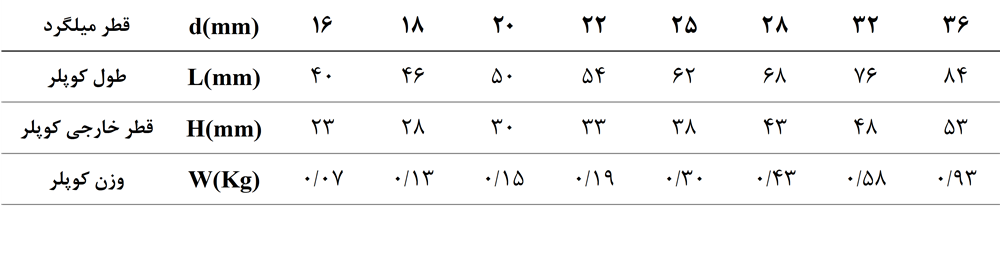

ابعاد و مشخصات کوپلرهای استاندارد: کوپلرهای استاندارد معمولا در محصولات تولیدی تمامی شرکتها مشخصات هندسی ثابتی دارند. ابعاد و مشخصات کوپلرهای استاندارد در جدول زیر مشخص شده است.

کوپلر استاندارد در صنایع ساختمان سپهر

اتصالات مکانیکی استاندارد در کوپلر سپهر برای سایز 16تا 40 از بهترین نوع آلیاژ CK-45 موجود در کشور و با دقیق ترین و پیشرفته ترین ماشین آلات و با بالاترین کیفیت تولید می شود. در تمامی مراحل تولید، محصولات توسط واحد نظارت و با گیج های ابزار دقیق کنترل می شود.

با توجه به نظارتی که توسط مهندسین شرکت از زمان خرید مواد اولیه تا مرحله نصب کوپلرها در پروژه صورت می پذیرد، ما تطابق کامل محصولاتمان با آیین نامه های ACI-318 و مبحث نهم مقررات ملی را تضمین می کنیم.

متخصصین شرکت در تمامی مراحل اجرا آماده پاسخگویی به سوالات شما عزیزان می‌باشند
